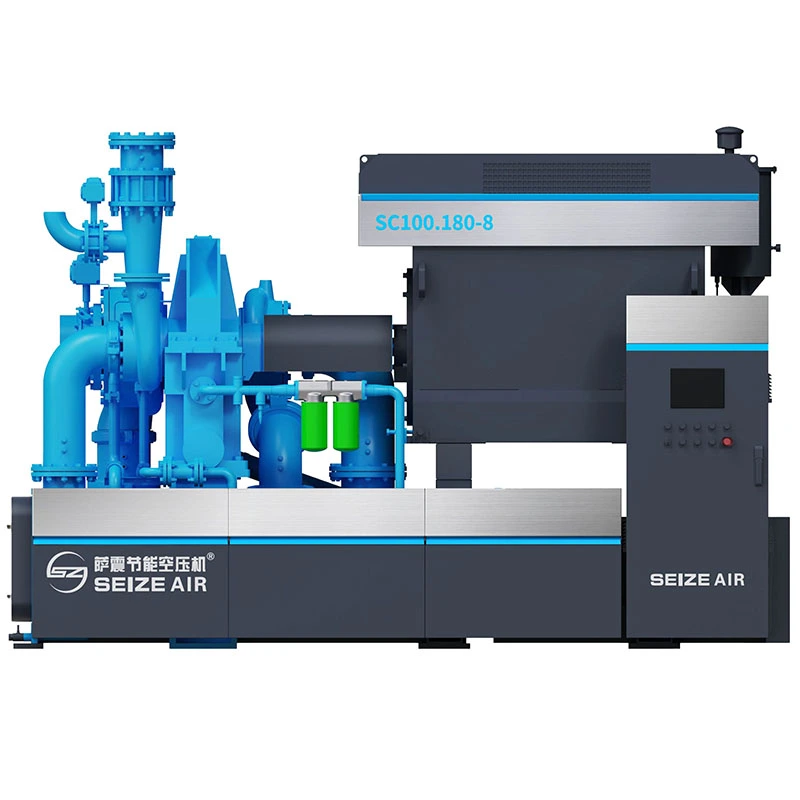

化学プラントギアターボエアコンプレッサー

主な利点とセールスポイント

●カスタマイズされたインペラと空力設計により、従来のウェッジタイプのブレードと比較して効率が1%〜8%向上します。3D後方湾曲ブレードを使用しており、流量比はモデルあたり1.5以下、単体最大流量は1500m3/minまでです。

● 振動制御は API 基準を超えています – ローター AF <2.5 (臨界減衰状態) およびダイナミックバランスグレード G0.4 は業界 G1 を上回ります。

●隔離されたシーリングシステム、多段ラビリンスオイルシール、および圧縮空気と潤滑剤の接触がゼロであることを保証する-2kPaのギアボックス真空により、100%オイルフリーを保証します。

● 定圧モード、自動デュアルモード、および 30kPa を超える変動に対応するサージ予測を備えたスマートなアンチサージ制御。

●IE5ウルトラプレミアム効率永久磁石モーター+2ステージテクノロジーにより、1ステージあたりの圧縮比を低減し、寿命を延長します。

技術仕様

●出力範囲：255～2200kW

●風量：80〜1500m3/min

●定格圧力: 0.8 ~ 16 bar (標準外として 11 ~ 35 bar までカスタマイズ可能)

●ギヤ精度：AGMA 13、ギヤ材質17CrNiMo6鋼、設計寿命25年。

●インペラ材質：17-4PH鍛造ステンレス鋼、μmレベルの精度の5軸CNC加工。

● スラストリング設計により、アキシアルベアリングの摩耗が 40% 減少し、振動レベルが API しきい値より 60% 低くなります。

● 熱管理システム: 大型エアフィルター (圧力損失 <0.8kPa)、1.5X オイルクーラー (入口温度 <40°C)、API 614 準拠のオイルリザーバー (5 分間の容量)。

● 制御インターフェース: 10.2 インチ HMI タッチスクリーン + リモート O&M 用モバイル APP、MODBUS/DCS 統合。

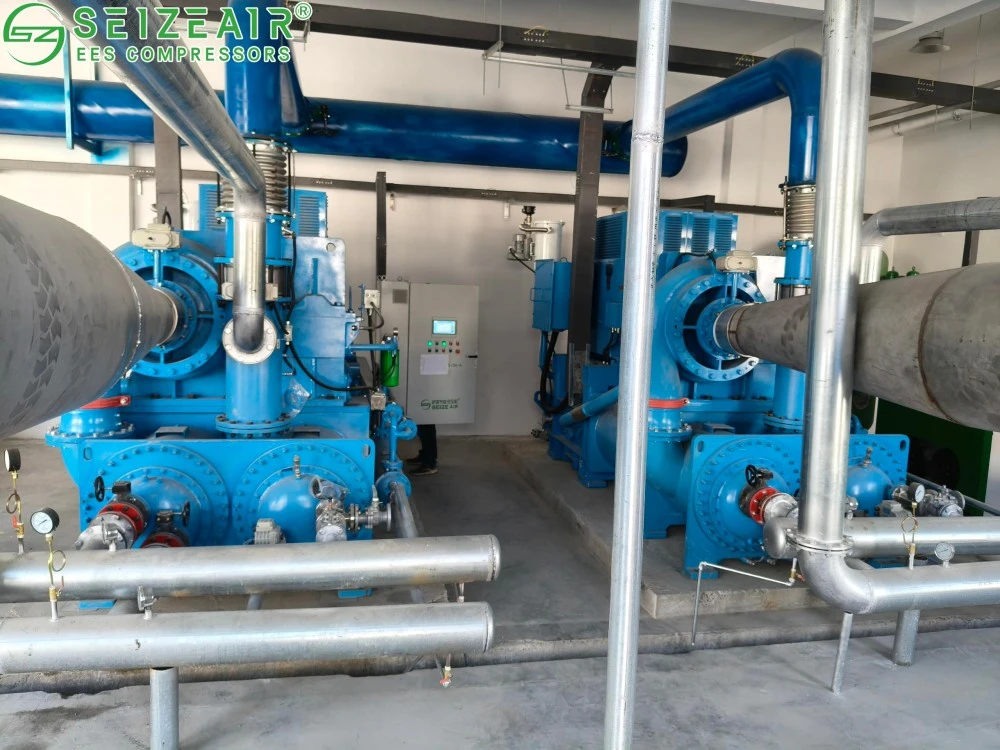

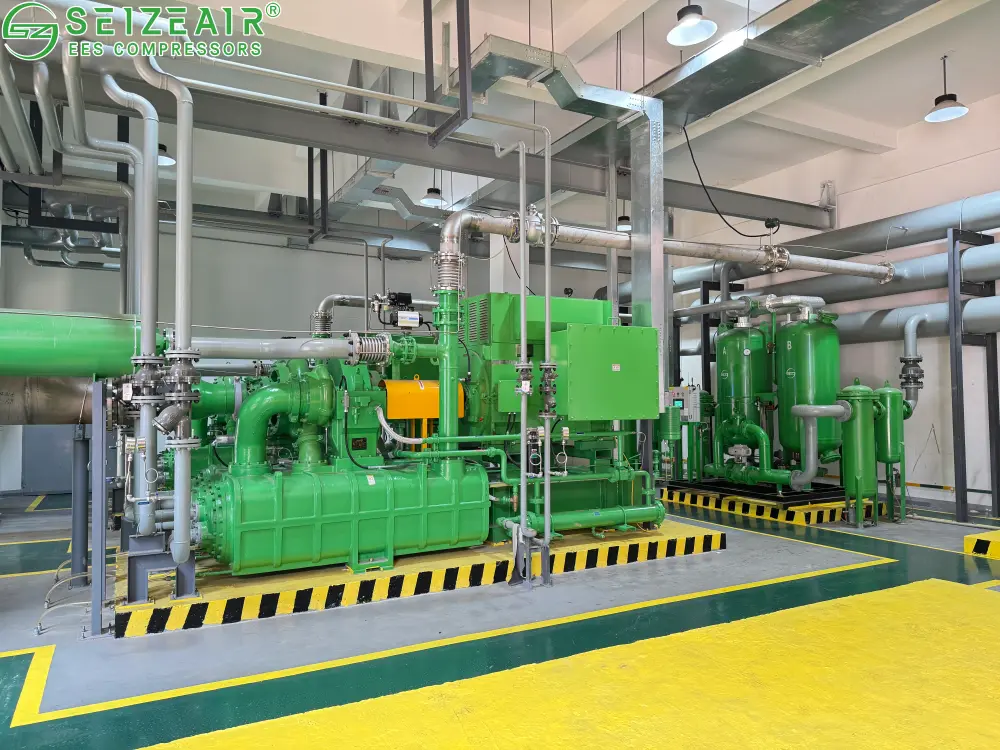

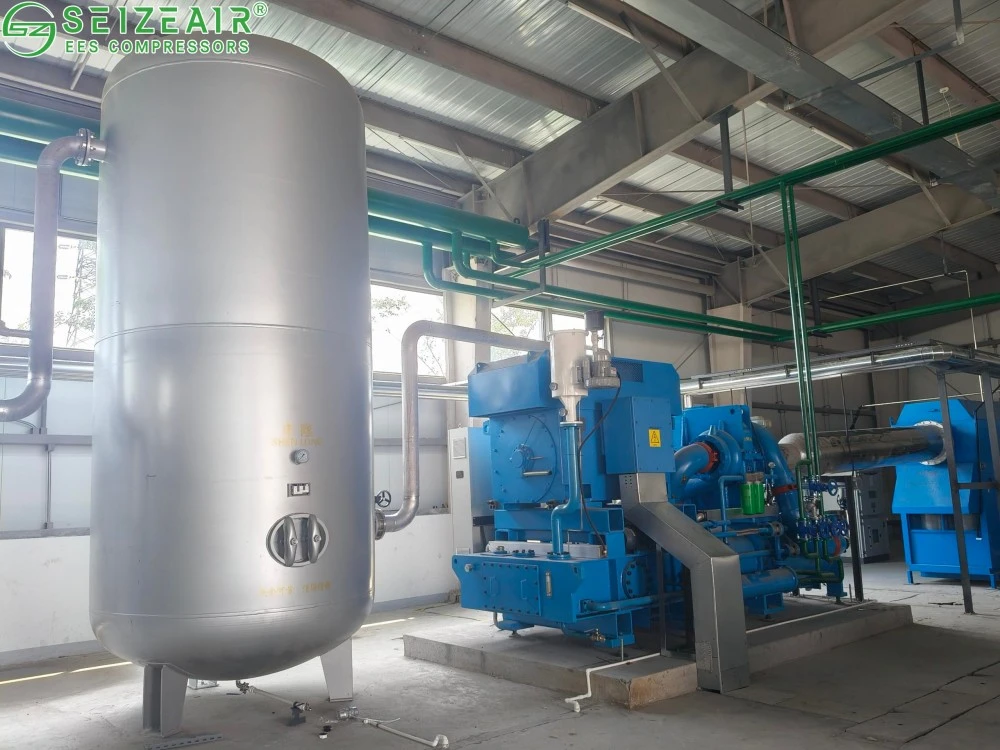

アプリケーション＆ケーススタディ（シーン画像付き）

都市廃水処理プラント 廃水処理: 湿気が多く腐食性の環境でも 24 時間 365 日連続稼働し、同様の製品よりもエネルギー消費量が 12% 削減されます。

バイオ発酵: 熱回収システムと互換性あり – 圧縮熱を発酵タンクの断熱に使用できるため、運用コストが大幅に削減されます。

化学処理: MODBUS を DCS にシームレスに統合することで、無人操作と正確なプロセスガス供給が可能になります。

競合他社との比較における利点 – 当社を選ぶ理由

● 通常の遠心圧縮機と比較して、動作範囲が 30% 広く (流量比 <1.5 対業界平均 2.0)、負荷変動が頻繁な化学プラントに特に適しています。

●振動レベルは API 672 の制限値より 60% 低く、ベアリングの摩耗が減少し、メンテナンス間隔が長くなります。

● 業界標準の 15 ～ 20 年に対し、ギア寿命は 25 年。当社は 17CrNiMo6 浸炭鋼と AGMA 13 精度を使用しており、競合他社をはるかに上回っています。

● 当社は中国のメーカーであり、中間値上げなしで工場直接価格と 48 時間以内の迅速な対応を提供します。

アフターサービスと設置ガイダンス

● 納品物には設置ビデオの QR コード (同じ YouTube リンク) が含まれており、グローバルなリモート試運転とオンサイト設置ガイダンスを提供します。

●アフターケア：本体保証2年、エアーエンド（本体）保証5年。

● 診断レポート付きの年1回の無料健康診断（振動分析、熱画像分析、オイル分析）。

●スペアパーツの供給：すべての摩耗部品（エアフィルター、オイルフィルター、シール）は10年間保証されており、上海の倉庫から24時間以内に出荷されます。

顧客の信頼とブランドの支持

当社の顧客には、Sinopec、Baowu Steel、Veolia Environmental、その他のフォーチュン 500 企業が含まれます。

お客様の声 (抜粋): 「当社の化学プラントでは、このコンプレッサーを 18 か月間サージシャットダウンすることなく使用してきました。エネルギー消費量は古いユニットより 9% 低くなりました。強くお勧めします。」 – ファインケミカルグループ、装置ディレクター。

よくある質問 (FAQ)

Q: リードタイムはどれくらいですか?

A: 標準製品 (圧力 ≤ 10 bar、流量 ≤ 500 m3/min) リードタイム 60~75 日。非標準カスタム（特殊な圧力または材料）90〜120日。

Q: 100% オイルフリーを保証するにはどうすればよいですか?

A: 当社では、大気開放型のエアシール、多段ラビリンスオイルシール、ギアボックスの真空吸引などを採用し、いかなる条件下でも潤滑油が圧縮室内に侵入しないようにしています。各ユニットは出荷前に ISO 8573-1 クラス 0 のオイルフリーテストを受けます。

Q: リモート監視ではどの通信プロトコルがサポートされていますか?

A: 標準構成では、MODBUS RTU/TCP、Profibus DP、および Ethernet/IP をサポートします。産業用 IoT プラットフォーム統合のためのオプションの OPC UA または MQTT。

カスタマイズとプロセスフロー

●カスタマイズ範囲：圧力（11〜35 bar）、流量（インペラの空力シミュレーションに基づく）、特殊フランジ接続、防爆モーター、海洋環境コーティングなど。

● 一般的なカスタマイズ プロセス:

① お客様よりプロセスデータシートをご提供 →

② CFD流動シミュレーションとローターダイナミクス解析を行います →

③ 詳細な技術提案と3Dモデルの提供 →

④技術協定の締結 →

⑤ 主要検査写真による製造 →

⑥ FAT（工場受け入れテスト） →

⑦発送。
